一、概述

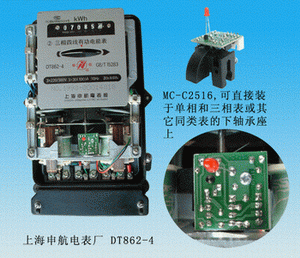

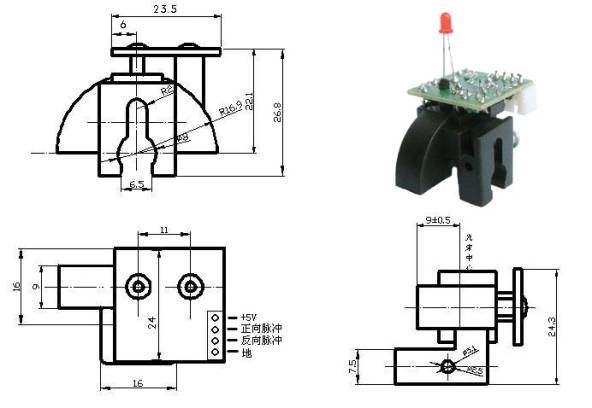

　　MC-2516脉冲表专用模块可直接装于DD862、DT862-4单相和三相表或其它同类表的下轴承座上。不用添加其它固定件，不影响电表的校验和清洗。采用直射式双光束光电传感器采样，经ST288A专用芯片处理能有效消除抖动和潜动而误发脉冲，能自动判别转盘的转动方向，分别输出正向和反向矩形80mS脉冲信号，或由客户指定输出脉冲宽度。

二、主要技术参数

项目

工作电压 VDD(V)

静态电流 （典型）

负载能力 (max)

工作温度 ℃

输出高电平(min)

输出低电平(max)

参数

5

4.5 mA

20mA

-20~ 65

0.85 VDD

0.6V
