一、概述

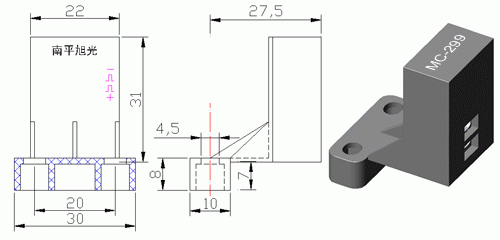

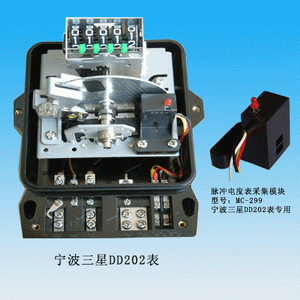

  MC-299脉冲取样板是专门为宁波三星DD202表电度表而设计的,不用添加其它固定件,可直接装于表上,不影响电表的校验和清洗。其利用反射式双光束光电传感器进行采样,经我公司开发的专用芯片ST288A整形后分别输出正方向矩形脉冲信号和反方向矩形脉冲信号。该型号脉冲取样板主要有以下功能:能有效消除抖动误差,在采集脉冲时不会因转盘抖动和上下电多计或少计脉冲数,是目前唯一能消除此类误差的脉冲板;有多种输出脉冲宽度可供客户选择;能自动判别转盘的转动方向,分别输出正转脉冲信号和反转脉冲信号。

二、主要技术参数

项目

工作电压 VDD(V)

静态电流 (典型)

负载能力 (max)

工作温度

输出高电平(min)

输出低电平(max)

参数

5

4.5 mA

20mA

-20~ 65

0.85 VDD

0.6V



                       资料下载,请点击图片
